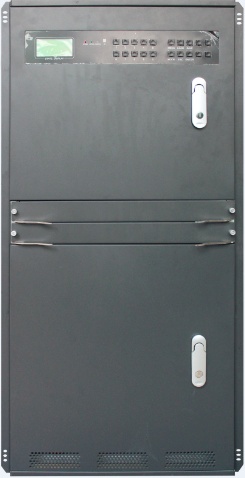

产品名称:    创凯视频混合矩阵

规格型号:    CKMC-HM-N7U

市场报价:   ￥157500元/套

一、硬件功能

1、 机箱输入≧32路，格式支持DVI、HDMI、SDI、VGA、CVBS、YPBPR、HDbaseT、光纤输入、IP流媒体、DVI-X 3.5mm音频等信号，支持DP 、HDMI1.4、Dual-Link DVI等4K分辨率输入采集。本次预配32路普通HDMI信号输入。

2、 机箱输出≧36路，格式支持DVI/HDMI/SDI/VGA/CVBS/YPBPR/HDbaseT/光纤输出/DVI-X等接口。本次实配：16路HDMI/DVI信号输出

3、 设备采用先进硬件式处理结构、无操作系统，输入板卡、输出板卡、电源、风扇交换主板、控制板等，均为模块化设计，输入、输出板卡、风扇模块均可直接带电热拔插。

4、 机箱支持输入输出混插，卡槽为双向数据通道槽位，单个卡槽即可支持输入板卡，也可支持输出板卡。

5、 整个机箱输入输出以及内部传输全部是60帧RGB 4:4:4信号处理。

6、 开机时间（启动电源至输出画面的时间间隔）≤10s。

7、 切换信号之间、开窗响应、调模式的间隔时间≤15ms。

8、 平均故障时间间隔（MTBF）不小于100000小时，保证设备正常稳定运行。

9、 输入板卡热拔插恢复时间≤3s，输出板卡热拔插恢复时间≤10s。

10、 开窗功能，具有在显示端上开不少于4个窗口。

11、 窗口叠加功能，可以将不同信号源开到一个或者多个屏幕。

12、 窗口漫游功能，可以拖动任意窗口到显示终端的任意位置。

13、 设备具有WEB控制功能，区域网内任何一台电脑有线或者无线可直接对设备进行控制，可通过网页直接输入设备的IP地址访问方式，实现整机开窗叠加漫游、模式存储调用、切换信号等常见控制功能。

14、 无缝切换：支持板卡可以使用设备内部硬件的高清信号处理机制，确保单个或多个信号进行切换时没有黑场间隔。

15、 预案管理，支持多种预案分组管理，支持预案模式预览功能,模式自动轮巡，并且能设置任意模式在某个时间点自动显示。

16、 支持中控集成功能，支持RS232\RS485\DMX512输出板卡，单板8路串口输出，可直接控制LCD屏体，投影机，灯光等外围第三方设备的控制。

17、 设备可支持U盘接入播放各种格式的视频图片、也可以插USB鼠标键盘控制PPT以及视频的播放暂停等操作。

18、 设备集成音频矩阵功能,支持音频的输入与输出，单卡实现8路3.5mm音频左右声道的输入和输出，能实现各个音频信源间同步和异步任意切换。

19、 控制方式：TCP和UDP的网络控制， RS232控制，红外，按键，STC和MTC（平板电脑控制），外置键盘等控制方式，并可实现外围设备的接入与控制。

20、 旋转拼接功能：可实现图像旋转拼接功能，解决竖屏拼接显示需求。

二、软件功能

1、大屏幕管理软件应可设置全中文、英文、繁体、西班牙界面，无需数据库支持，不需安装数据库引擎，方便维护、备份等系统管理。

2、大屏幕管理软件可对每路输出图像进行亮暗平衡，亮度对比度等颜色参数的调整。

3、大屏幕管理软件具有在显示终端开窗、叠加、漫游、大小调整、切换信号源、窗口置顶置底、全屏、关闭等功能。

5、大屏幕管理软件可对CVBS\VGA\YPBPR \HDMI\DVI输入通道上叠加任意字符，可自由定义叠加字符的字体、颜色、大小、位置等。

6、软件可视化管理，支持PC端及移动端， PC端支持windowsXP、 win7、win8、win10系统以及windows server服务器系统，中标麒麟系统。移动端APP支持：安卓、sureface、IOS、且IOS版无需越狱，PC和移动端的软件界面和功能要求是一模一样的。

8、支持欢迎词上墙显示功能，任意多种字体，多种颜色，任意位置，支持各种背景底色。

9、软件支持不少于10个用户权限的管理，不同权限的人员可操控的内容可以设定，软件界面打开之前需要弹出登录界面。

10、多串口与中控控制外围设备功能，支持控制大屏、投影机、灯光、摄像头、窗帘等外围设备的控制。

11、底图烧写功能，写入的过程中显示终端能够时时显示的进度状态。

12、各种信源分组管理功能，能够对不同的输入信号源的类型分类、命名，同时输入信号源有图标可以直观的显示接口类型。

13、软件支持预监回显功能，在客户端软件上面支持实时显示输入信号源的图像，也同时显示解码输出的视频图像。

14、一套软件最少可以控制10组不同的显示拼接墙，每组拼接墙可以设置不同的分辨率，包括屏幕的数量、屏幕排列、显示分辨率、显示器类型。

18、控制软件支持自定义更换软件标题，满足不同需求，并且窗口带颜色识别，每个输入信号通道颜色不一样以便客户更清楚直观的查看。

19、软件UI窗口支持多种底色，每个信号源有一种特殊的颜色，支持窗口底色功能，客户端软件窗口预览模式中，支持多种底色叠加显示。

20、控制软件支持最小化、最大化、隐藏、置顶浮动窗口等功能，整个软件的界面大小自适应不同控制电脑显示器分辨率。
